Maschinenpark Fraeserei
Durch unsere neue Investition in ein 5-Achsen-Bearbeitungszentrum in der Fräserei ermöglicht es uns Teile in grösseren Dimensionen zu bearbeiten. Produkte mit einer Länge von 2300 mm bis zu einer Höhe von knapp 900 mm können wir ohne weiteres für Sie herstellen. Zusätzlich steht uns noch eine 5-Achsen-Maschine mit Ladestation (24 Stundenbetrieb) und eine 3-Achsen-CNC-Maschine zur Verfügung. Auch hier sind wir auf Einzelteile, Kleinserien oder Grossserien spezialisiert.
Mazak Variaxis 500-5X
Vertikal-Bearbeitungszentrum für 5-Achsen-Simultanbearbeitung mit Mazatrol-PC-Fusion-CNC-640-M-Steuerung
Robotisiert (24-Stunden-Betrieb)
Verfahrensbereiche:
X-Achse 510 mm
Y-Achse 510 mm
Z-Achse 460 mm
A-Achse -120° + 30° (min. 0,001°)
C-Achse +/- 360° (min. 0,001°)
Tischgrösse D x Höhe: 500 x 400 mm
Tischbelastung max. 300 kg
Werkzeuge - 120
Jahrgang: 2004
Inklusive Ladestation mit 60 Paletten
(24-Stunden-Betrieb)
Vertikal-Bearbeitungscenter Hurco
BMC30-ISO40
Bearbeitungsbereich
X-Achse 760 mm
Y-Achse 510 mm
Z-Achse 510 mm
Tischaufspannfläche 1100 x 500 mm
Jahrgang: 1990

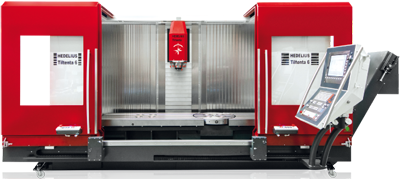

Hedelius T6 2300
Verfahrensbereiche:
X-Achse 2300 mm
Y-Achse 600 mm
Z-Achse 695/800 mm
Schwenkbereich -5 – +98°/-98° – +98°
Aufspannfläche Festtisch 2700 x 600 mm
Spindeldrehzahl 50-12000/14000/18000 min-1 [rpm]
Spindelleistung 22,0/29,0/35,0 kW
Werkzeugaufnahme DIN 69871-A40/HSK A63
Wegmesssystem direkt
Anzahl Werkzeuge 190
Spindelleistung 22,0/29,0/35,0 kW
Steuerung Heidenhain iTNC 530/ Sinumerik 840D
Aufspannfläche NC-Rundtisch Ø 630 mm, Störkreis 950 mm
